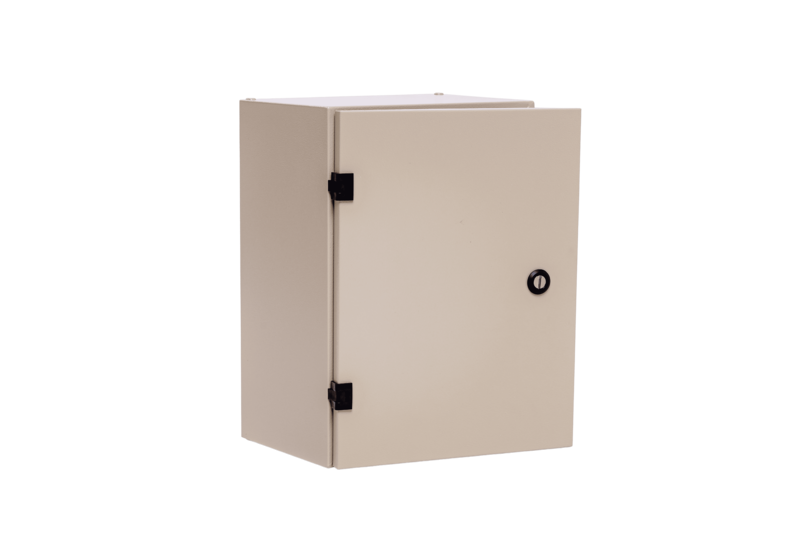

QUADRO SOBREPOR EASY SEM FLANGE

Clique na imagem para ampliar.

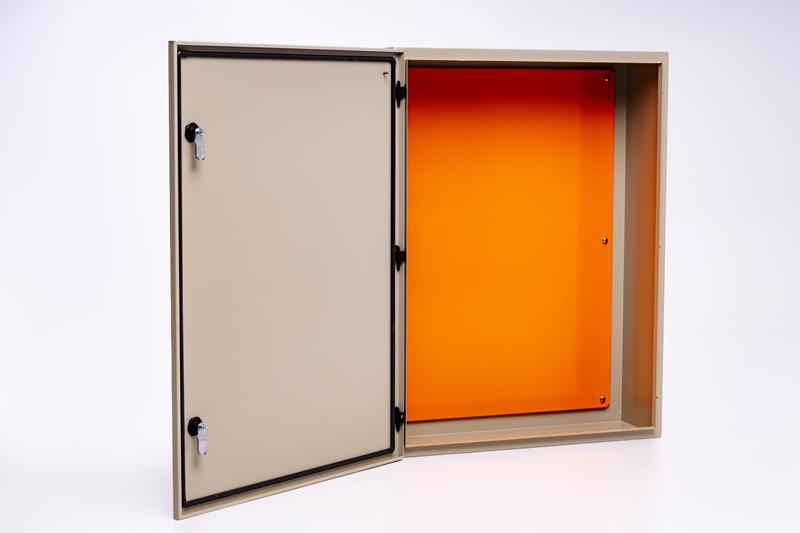

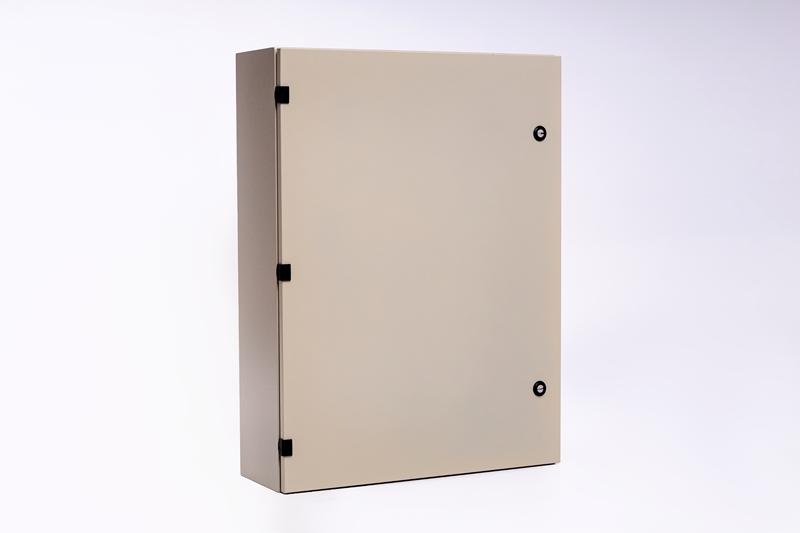

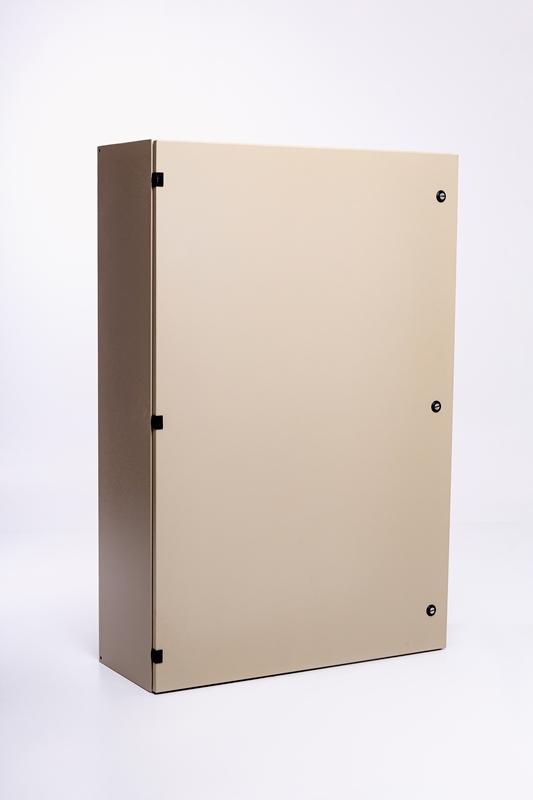

QUADRO DE COMANDO METÁLICO EASY COM PLACA DE MONTAGEM

Corpo fabricado em chapa de aço carbono de espessura otimizada, com sistema de banho desengraxante para tratamento e acabamento das peças
Pintura em tinta epóxi eletrostática
Caixa na cor cinza claro (RAL7032)

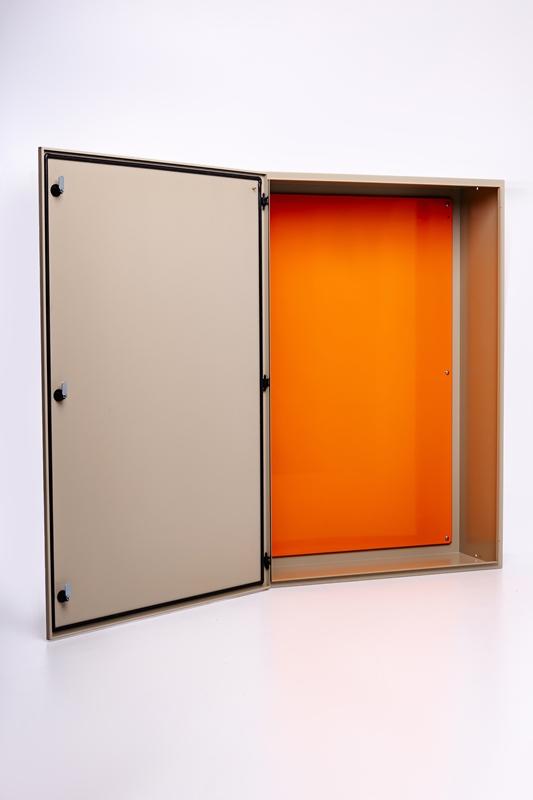

Placa de montagem na cor laranja (RAL2004)
Grau de proteção IP54

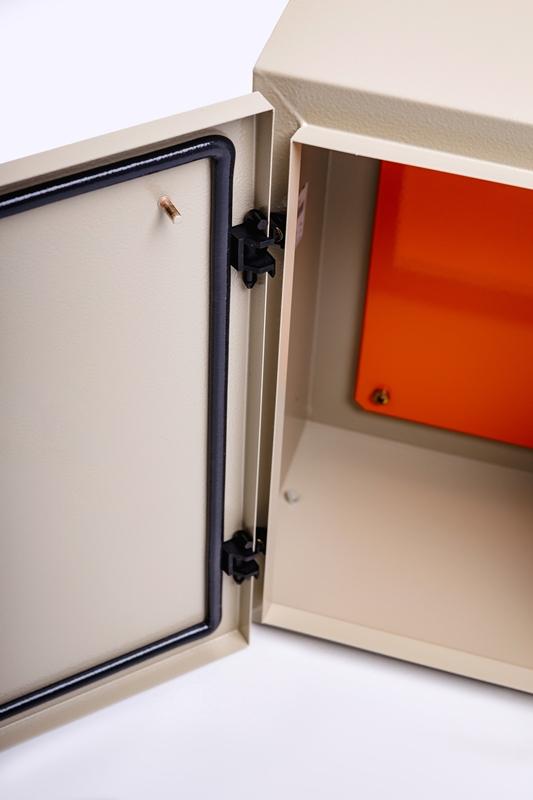

Porta com perfil de borracha

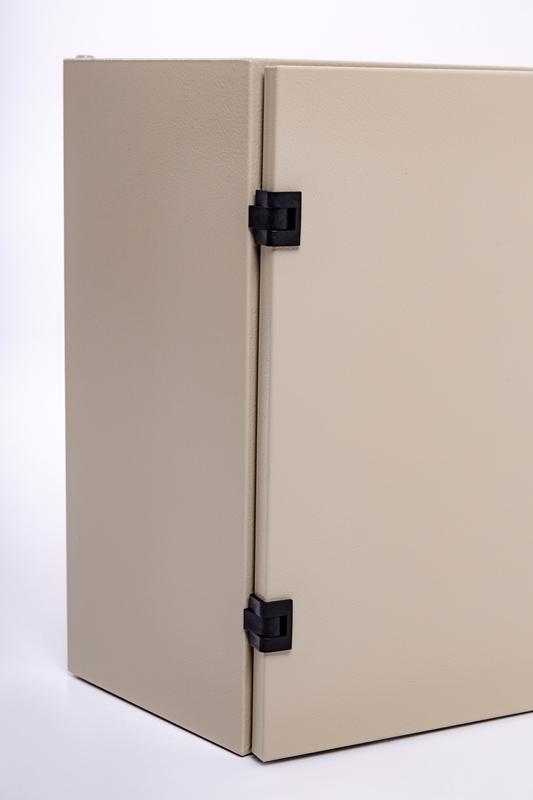

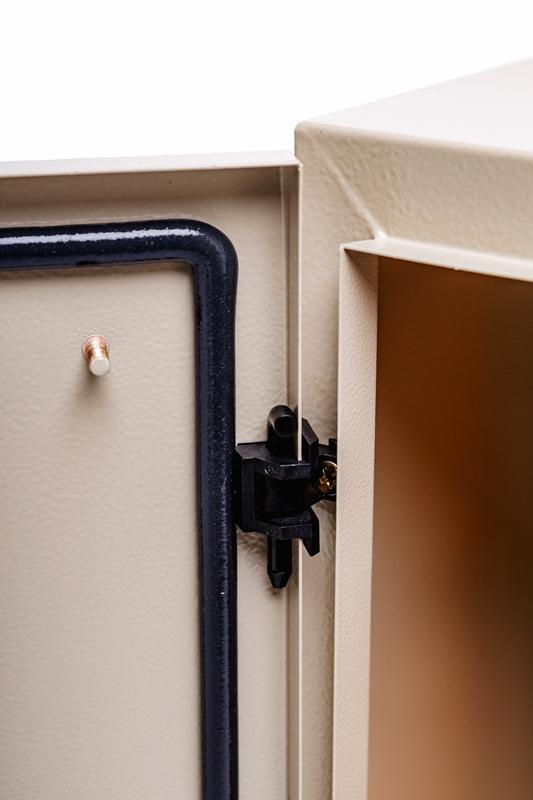

As dobradiças são em polímero à base de nylon e possibilitam abertura da porta em até 180°, de alta resistência

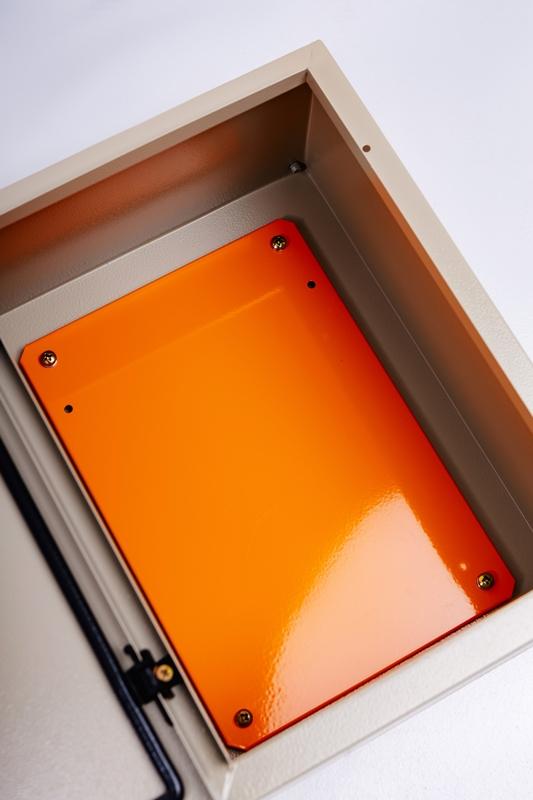

As placas de montagem possuem um afastamento de 10 mm do fundo da caixa
Acompanham parafusos nas portas e placas para o aterramento

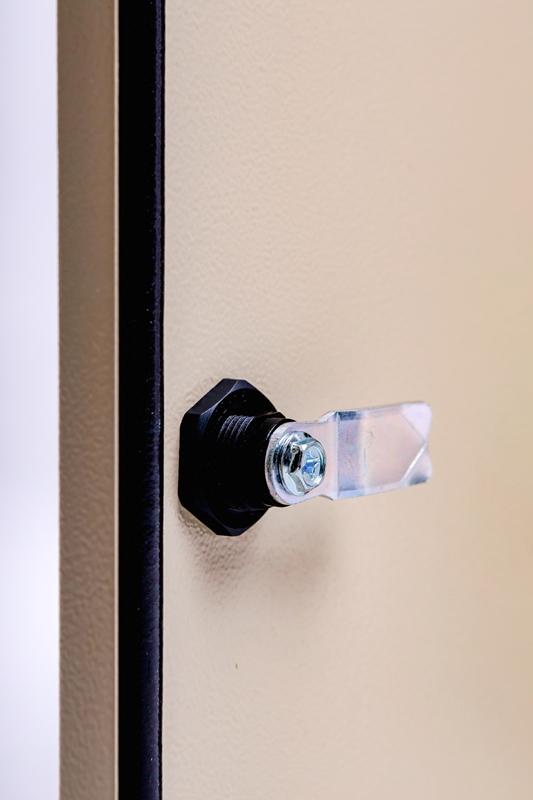

Acompanha fecho padrão fenda. Para outras opções de fechos, consultar a empresa para venda avulsa.

Descrição do Produto	Altura (mm)	Largura(mm)	Prof (mm)	Fecho	Dobradiça	Caixa(mm)	Chapa Montagem LARANJA(mm)	Porta(mm)
16.202012	200	200	120	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.302020	300	200	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.303020	300	300	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.322014	320	200	140	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.352514	350	250	140	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.383217	380	320	170	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.403020	400	300	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.404020	400	400	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.404025	400	400	250	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.483817	400	380	170	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.483822	480	380	220	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.503020	500	300	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.504020	500	400	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.504025	500	400	250	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.504030	500	400	300	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.505020	500	500	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.505025	500	500	250	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.604020	600	400	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.604025	600	400	250	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.604030	600	400	300	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.605020	600	500	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.605025	600	500	250	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.605030	600	500	300	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.606020	600	600	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.606025	600	600	250	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.705020	700	500	200	1	2	0,75 (22)	0,90 (20)	0,75 (22)
16.805020	800	500	200	2	3	0,75 (22)	0,90 (20)	0,90 (20)
16.805025	800	500	250	2	3	0,75 (22)	0,90 (20)	0,90 (20)
16.806020	800	600	200	2	3	0,75 (22)	0,90 (20)	0,90 (20)
16.806025	800	600	250	2	3	0,75 (22)	0,90 (20)	0,90 (20)
16.806030	800	600	300	2	3	0,75 (22)	0,90 (20)	0,90 (20)
16.806035	800	600	350	2	3	0,75 (22)	0,90 (20)	0,90 (20)
16.1006020	1000	600	200	2	3	0,90 (20)	1,20 (18)	0,90 (20)
16.1006025	1000	600	250	2	3	0,90 (20)	1,20 (18)	0,90 (20)
16.1006035	1000	600	350	2	3	0,90 (20)	1,20 (18)	0,90 (20)
16.1008020	1000	800	200	2	3	0,90 (20)	1,20 (18)	0,90 (20)
16.1008025	1000	800	250	2	3	0,90 (20)	1,20 (18)	0,90 (20)
16.1008035	1000	800	350	2	3	0,90 (20)	1,20 (18)	0,90 (20)
16.1208025	1200	800	250	2	3	0,90 (20)	1,20 (18)	0,90 (20)
16.1208035	1200	800	350	2	3	0,90 (20)	1,20 (18)	0,90 (20)
